产品名称：RFwave电缆屏蔽护套管
产品简介：RFwave CSJ-HL100Z是一种缠绕包扎解决方案，用来屏蔽由EMI、RFI、EMF引起的各种干扰。
其护套层是由达到军用等级（符合Mil-I-631D）63-10标准的薄至0.010"的很轻的材料制成，它符合RoHS标准，UL等级符合UL224和VW-1，整体材料厚度为0.011"。耐磨性好，耐铜腐蚀，防水，防霉。这款护套管非常适合在恶劣环境中需要保护的任何应用。
尼龙粘扣式开合允许最快速的安装，无需工具。该开合系统使得理线工作变得方便而轻松。
| RFwave HL100Z 电缆屏蔽护套管（进口品牌） |
资料下载 |
亮点：
l EMI屏蔽夹层提供出色的屏蔽效果，高达100dB
l 适用频率范围：10MHz~20GHz
l 适合多种应用场景
l 易安装，无需工具
l 粘扣带式开合，方便随时理线
l 工作温度范围：-20°C to 93°C
l 耐磨性好，耐铜腐蚀，防水，防霉
l 泄流接地线可选
概述：
RFwave CSJ-HL100Z是一种缠绕包扎解决方案，用来屏蔽由EMI、RFI、EMF引起的各种干扰。
其护套层是由达到军用等级（符合Mil-I-631D）63-10标准的薄至0.010” 的很轻的材料制成，它符合RoHS标准，UL等级符合UL224和VW-1，整体材料厚度为0.011”。耐磨性好，耐铜腐蚀，防水，防霉。这款护套管非常适合在恶劣环境中需要保护的任何应用。
尼龙粘扣式开合允许最快速的安装，无需工具。该开合系统使得理线工作变得方便而轻松。CSJ-HL100Z可配备3/16” 宽度的扁平锡/铜泄流接地线，适用于需要全段理入地线的应用。
CSJ-HL100Z可提供的直径范围是0.375” to 4”，工作温度范围是-20°C to 93°C。
规格：
|
整体特性
|
|
|
屏蔽层材料
|
铝箔
|
|
护套层材料
|
PVC（聚氯乙烯）
|
|
粘扣层材料
|
尼龙
|
|
接地材料（可选）
|
锡/铜
|
|
开合方式
|
粘扣式
|
|
安装类型
|
缠绕包扎
|
|
屏蔽层耐磨性
|
最好
|
|
护套层耐磨性
|
最好
|
|
温度范围
|
-20°C to 93°C
|
|
RoHS，REACH
|
RoHS-10，REACH：遵从
|
|
屏蔽层特性
|
|
|
屏蔽层材料
|
铝箔
|
|
耐化学性
|
好
|
|
电阻
|
0.091 欧姆/千英尺 @ 1.0”
|
|
介电常数
|
7
|
|
材料厚度
|
0.011”
|
|
延伸率
|
最低200%，最大450%
|
|
屏蔽效果
|
最好
|
|
护套层耐磨性
|
最好
|
|
温度范围
|
-20°C to 105°C
|
|
RoHS，REACH
|
RoHS-10，REACH：遵从
|
|
拉伸强度
|
1,800 磅/平方英寸
|
|
|
|
|
护套层特性
|
|
|
护套层材料
|
PVC（聚氯乙烯）
|
|
铜腐蚀
|
符合 Mil-I-631D 标准
|
|
体积电阻率
|
1010欧姆/厘米
|
|
介电常数
|
7.0（1 千周期）
|
|
材料厚度
|
0.010”
|
|
介电强度
|
600 伏/毫寸（0.010 英寸）
|
|
耗散因数
|
最好
|
|
延伸率
|
最低200%，最大450%
|
|
弯曲性
|
更好
|
|
阻燃
|
MIL-I-631
|
|
军用规格
|
MIL-I-631D，F 型，S 型，I 类
|
|
保质期
|
36个月
|
|
温度范围
|
-20°C to 105°C
|
|
RoHS，REACH
|
RoHS-10，REACH：遵从
|
|
拉伸强度
|
1,800 磅/平方英寸，最小
|
|
|
|
|
粘扣层特性
|
|
|
护套层材料
|
尼龙
|
|
等级
|
GSA 规格 A-A-55126，II 类，1 类
|
|
材料厚度
|
0.125”
|
|
RoHS，REACH
|
RoHS-10，REACH：遵从
|
|
温度范围
|
-57°C to 93°C
|
|
|
|
|
订货信息
|
|
|
订货编号
|
841.100. xxxx（0375-4000）
|
|
可选尺寸
|
0.375” to 4”（9.525mm~101.6mm）
|

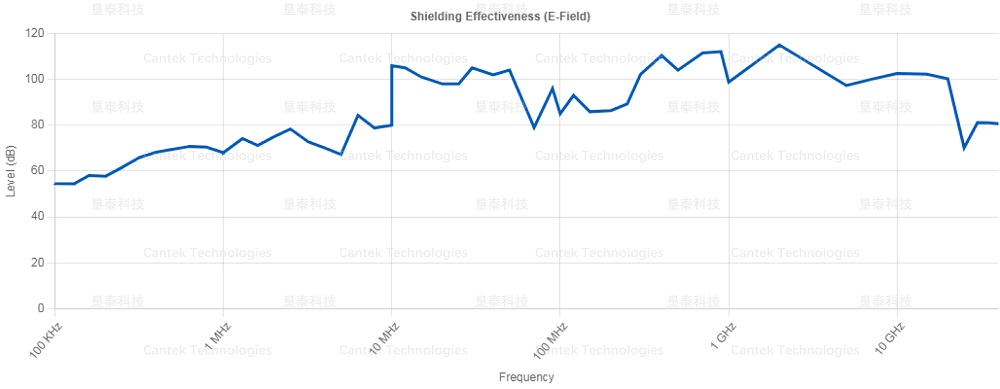

屏蔽特征曲线：
使用MIL-STD-285（修改版）获得衰减数据，测试由经认证的第三方EMI实验室进行。

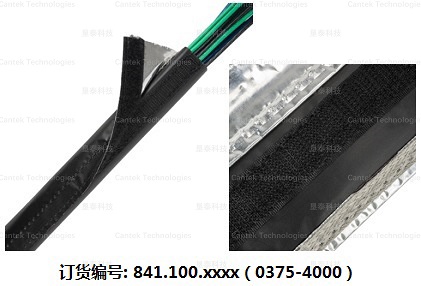

结构示图：
