OdaTrak气味控制系统--

产品名称：OdaTrak气味控制系统

产品简介：

下载该产品详细PDF资料 »

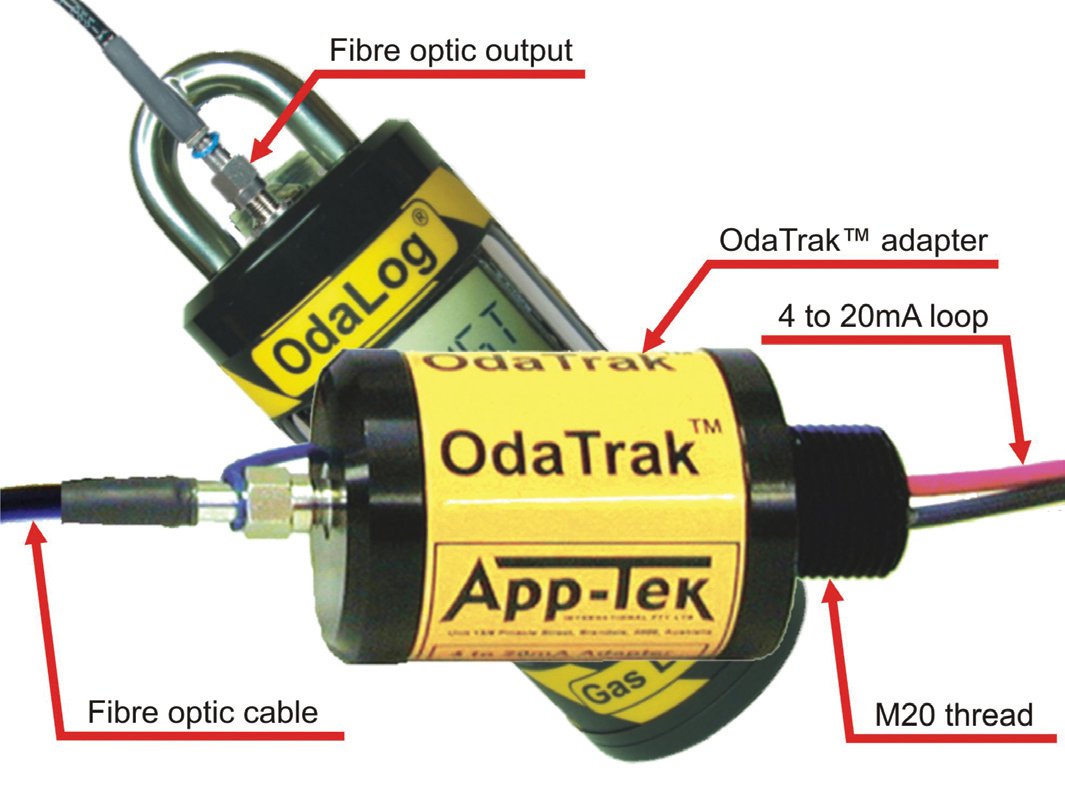

OdaTrak气味控制系统

-- 专为OdaLog L2检测仪设计

特点和优势

典型用户

• 专为恶劣的废水环境设计

– 独特的全密封适配器

– 经验证的坚固设计

• 水务主管部门

• 快速和简易安装

– 标准M20螺纹导管

– 机械加工的特殊外壳，易于安装OdaTrak光纤电缆

• 气体控制公司

• 程控故障检测

– OdaTrak检测OdaLog的数据丢失

– OdaTrak在4-20mA线路上输出一个故障信号提醒用户故障状态

• 化工供应商

• 特殊的光纤电缆

– 安全使用于最常见的危险环境

• 水处理厂及市政公司

• 容易发送数据

– 使用光纤电缆并结合4-20mA适配器发送数据

• 实时数据

– 当连接至PLC网络时，可轻易获得数据

• 现在OdaLog用户

工作原理

OdaTrak适配器通过光纤电缆读出从OdaLog L2记录仪发出的数据，然后输出相应信号至由外部供电4-20mA回路。

本系统促成OdaLog L2与遥测和控制系统相连接并向用户提供实时气体数据。

OdaTrak系统需要两只长期的OdaLog记录仪，并且其中任一只（LL-TF）工作不得超过4个星期；同时，另一只存放于新鲜空气中。

维护

OdaTrak适配器不需要经常维护。然而，我们建议至少每6个月将OdaLog L2返回App-Tek授权服务中心一次，进行全面检查、校准和线性检测。

保修

在按照操作手册使用的情况下，OdaLog L2和OdaTrak系统有12个月的保修期（不包括校准和运输费用）。

技术规格（OdaTrak气味控制系统）
温度范围	-10 ~ 40℃
相对湿度范围 (RH)	15 ~ 90%（非冷凝）
压力范围	Atmospheric ± 10%
外形尺寸	直径40mm × 长85mm
重量	150g
最大环路---外壳电压	28VDC
环路供电电压极限正常操作电压: 绝对最小/最大极限	12VDC to 24VDC (稳压电源 - 无纹波) 8VDC to 28VDC 注意: OdaTrak™ 适配器是由 4 to 20mA 环路供电。
最大环路阻抗	112 ohms at 12VDC； 602 ohms at 24VDC
0% FSD	4.0mA
100% FSD	20.0mA
范围下限，-2.5% FSD	3.6mA
范围上限，+20% FSD	23.2mA
故障信号	3.5mA
OdaLog® 链路丢失超时	30 seconds
国际防护等级	IP66
光纤电缆长度	5 metres to 25 metres
光纤电缆最小弯曲半径	40mm
